めっき技術

マイクロ金型

最近、携帯電話やデジタルカメラに使用されるマイクロレンズ等、微小部品を成型するためのマイクロ金型のニーズが高まっています。このマイクロ金型は、フォトリソグラフィ(写真製版技術)とエッチング技術とニッケルめっき(電鋳)技術を組み合わせるMEMS (Micro Electro ‐ Mechanical System) で作製されています。
特長 用途

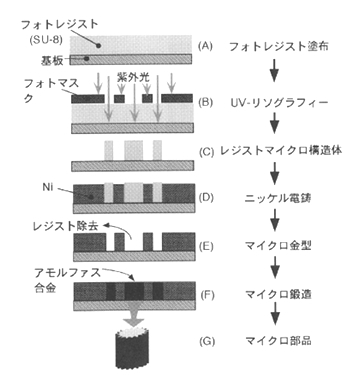

UV-LIGA プロセス
(早乙女康典、表面技術、Vol.55,P.248,2004より)

携帯電話やデジタルカメラに使用されるマイクロレンズ等、微小部品を成型するためのマイクロ金型

採用事例
マイクロ金型

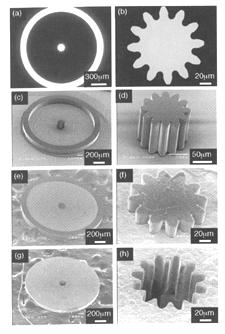

UV-LIGA プロセスによるマイクロ金型の創製
(早乙女康典、表面技術、Vol.55,P.248,2004)
